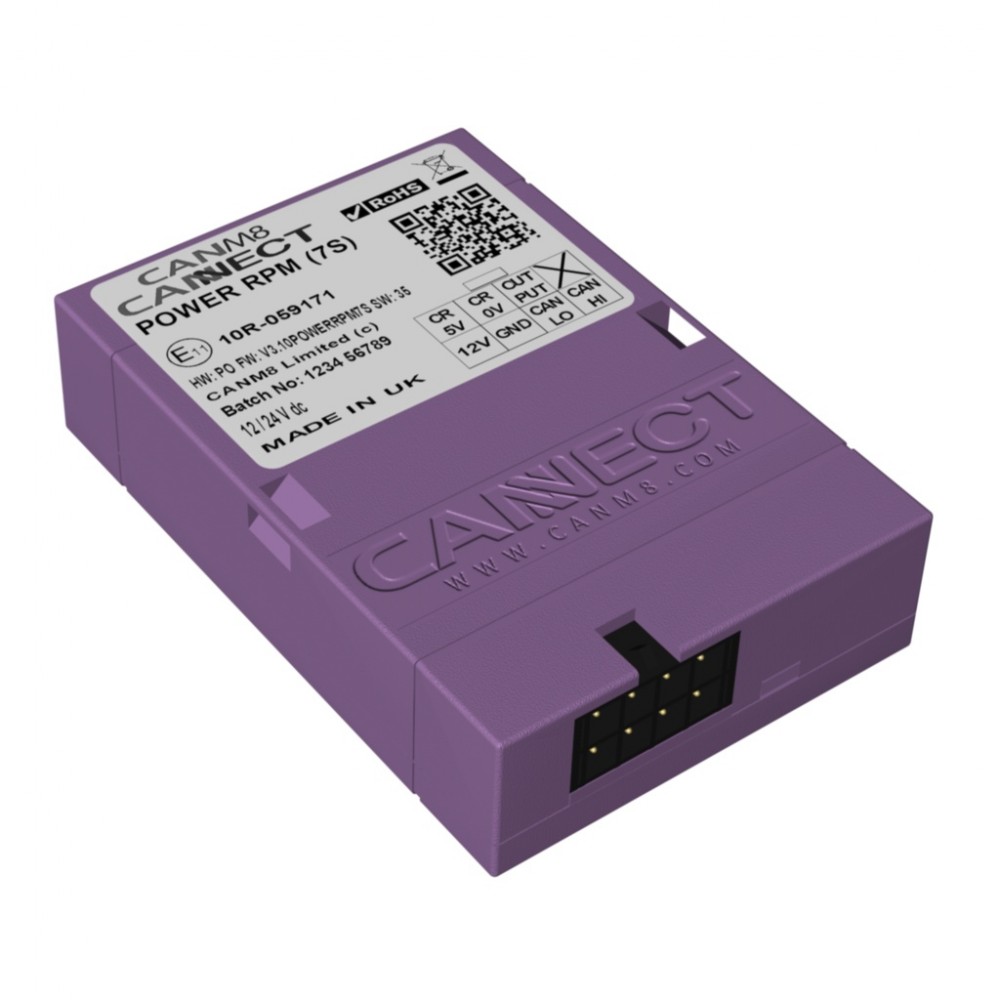

CANNECT-Powewr/RPM/ Zündung/Drehzahlmodul nach 7 Sekunden
Das Modul wurde speziell entwickelt um Zusatzbatterien im Sonderfahrzeugbau mit zu laden. Es schaltet eine +15 zeitverzögert nach 7 Sekunden.
Lila Ausgang max. 1 A belastbar.
Ab Juli 2018 auch für Fahrzeuge mit Start/Stop besonders geeignet. Ausgang schaltet beim Ampelstop nicht ab - Motor aus ist aber Zündung an bleibt-.
Das Can-Modul besitzt einen Mini-Fit-Stecker mit Verriegelung, um eine einfache Installation zu ermöglichen.Es werden 2 Fahrzeug-CAN-Bus-Anschlüsse (CAN HI & CAN LO) sowie eine +15 und eine Masse Verbindung benötigt Das Modul verfügt über eine Multifunktions-Status-LED:
Die LED signalisiert:
Korrekte Verbindung zum CAN-System
CAN-Aktivität
CAN-Identität.
LED Status Details
Pulsierend Rot: Sucht CAN Information.
Statisch Rot: CAN Daten empfangen aber Fahrzeug nicht identifiziert.
Statisch Grün: CAN Data empfangen und Fahrzeug erkannt.
Pulsierend Grün: RPM erkannt
Kabelbaum Details
ROT
>
Mit 5A Sicherung an PERMANENT 12 Volt (+15) verbinden.
SCHWARZ
>
Mit Karosserie Masse verbinden.
WEIß
>
CAN HI Anschluß : Fahrzeug CAN HIGH Kabel.
BLAU
>
CAN LO Anschluß : Fahrzeug CAN LOW Kabel.
LILA
>
Drehzahl Ausgang : 12 Volt (max. 1A), wenn Motordrehzahl 7 Sekunden lang über 500 U/min lag
Bitte geben Sie Ihre Fahrzeugmarke, Modell und Baujahr an, damit wir Ihnen die richtigen Installationsanweisungen für Ihr Fahrzeug geben können.
Bei Fragen stehen wir Ihnen gern unter Kontakt zur Verfügung.
