CANM8-Park *One (R)

Art.Nr.:
A-5013-1-1R
ca. 1-3 Tage ca. 1-3 Tage (Ausland abweichend)
Sie können als Gast (bzw. mit Ihrem derzeitigen Status) keine Preise sehen.

Auf den Merkzettel
Beschreibung

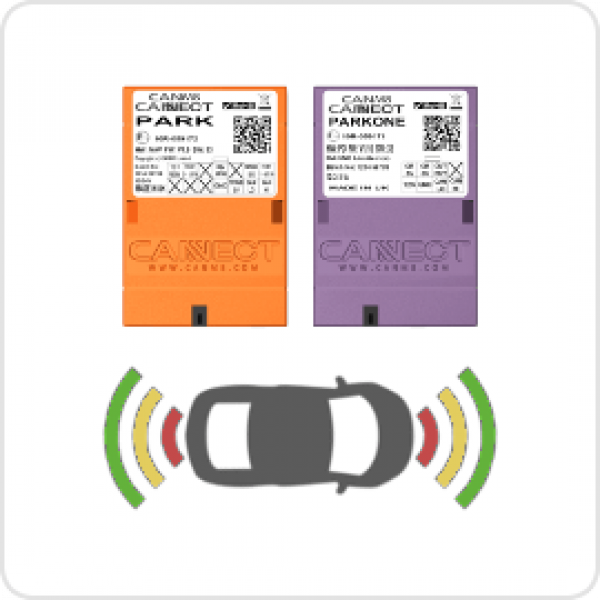

CANM8-Park *One (R). Parkmodul für Einbau von Heckeinparkhilfen/Rückfahrkameras  wo der Abgriff an der Rückfahrleuchte nicht mehr möglich ist.
Stellt Signal des eingelegten Rückwärtsgang zur Verfügung +12 Volt. (1 Ampere Ausgang)
Installation & Spezifikation

Installationshinweise

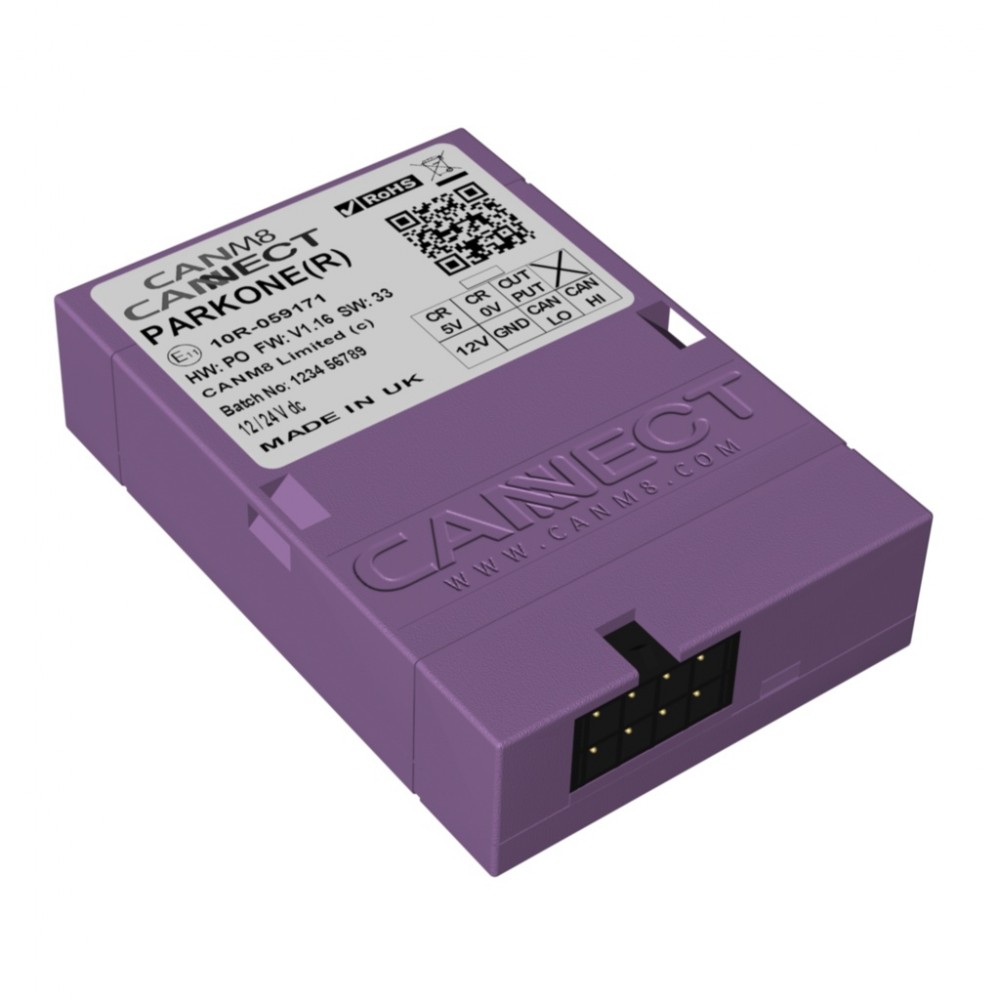

Das Can-Modul besitzt einen Mini-Fit-Stecker mit Verriegelung, um eine einfache Installation zu ermöglichen. Es werden 2 Fahrzeug-CAN-Bus-Anschlüsse (CAN HI & CAN LO) sowie eine +15 und eine Masse Verbindung benötigt
Das Modul verfügt über eine Multifunktions-Status-LED:
Die LED signalisiert:
Korrekte Verbindung zum CAN-System
CAN-Aktivität
CAN-Identität.

LED Status Details


Pulsierend  Rot: Sucht CAN Information .
Statisch Rot: CAN Daten empfangen aber Fahrzeug nicht identifiziert.
Statisch Grün: CAN Data empfangen und Fahrzeug erkannt.
Pulsierend Grün: Fahrzeuggeschwindigkeit (RPM) erkannt.

Kabelbaum Details


ROT
>
 Mit 5A Sicherung an UMSCHALTEND 12 Volt (+15) verbinden.
SCHWARZ
>
 Mit Karosserie Masse verbinden.
WEIß
>
 CAN HI Anschluß : Fahrzeug CAN HIGH Kabel.
BLAU
>
 CAN LO Anschluß : Fahrzeug CAN LOW Kabel.
LILA
>
 Ausgang Rückwärtsgang, 12 Volt (max 1A), wenn Rückwärtsgang eingelegt ist.




Bitte geben Sie Ihre Fahrzeugmarke, Modell und Baujahr an, damit wir Ihnen die richtigen Installationsanweisungen für Ihr Fahrzeug geben können.

Bei Fragen stehen wir Ihnen gern unter Kontakt zur Verfügung.
