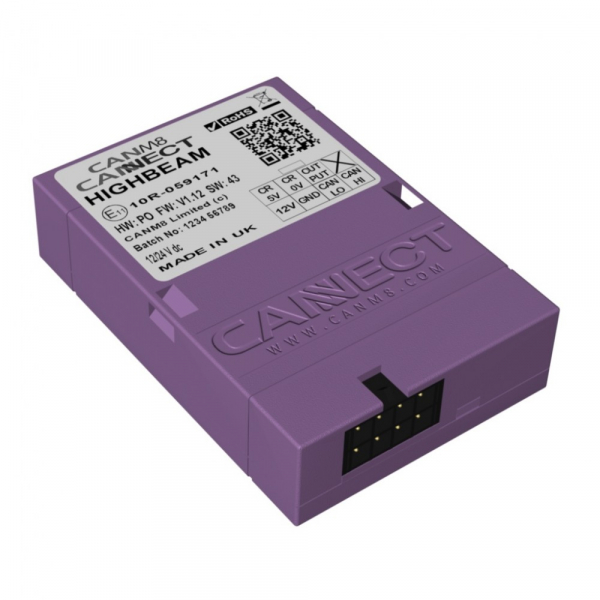

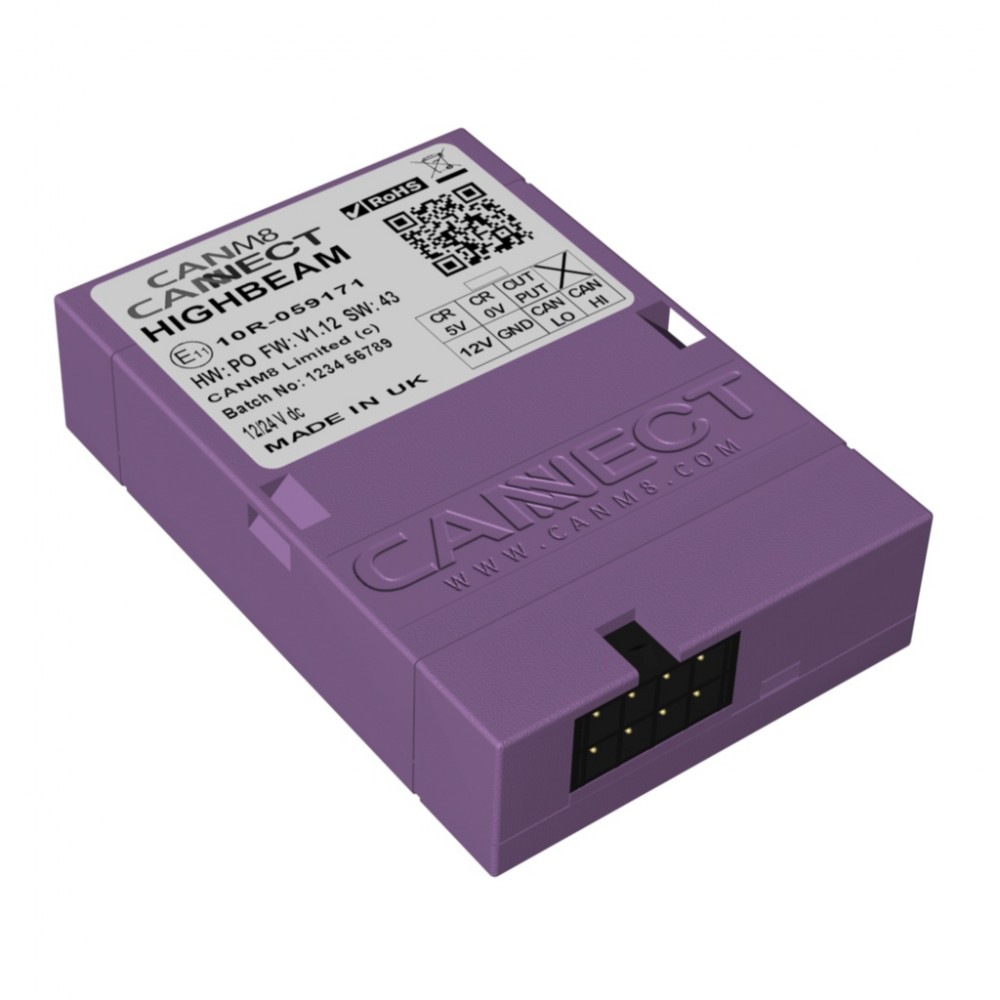

CANM8-Highbeam 12/24V
Modul stellt einen +12 Volt Ausgang (max. 1A) zur Verfügung sobald das Fernlicht eingeschaltet ist.
(HW: Highbeam FW: 1.32 SW: 112 12/2025)
Rot= +30 oder +15, Schwarz= Masse, Weiß=Can High, Blau=Can Low, Lila=Ausgang max 1A, Fernlicht
Modul stellt einen +12 Volt Ausgang (max. 1A) zur Verfügung sobald das Fernlicht eingeschaltet ist.
(HW: Highbeam FW: 1.32 SW: 112 12/2025)
Rot= +30 oder +15, Schwarz= Masse, Weiß=Can High, Blau=Can Low, Lila=Ausgang max 1A, Fernlicht
Installationshinweise
Das Can-Modul besitzt einen Mini-Fit-Stecker mit Verriegelung, um eine einfache Installation zu ermöglichen. Es werden 2 Fahrzeug-CAN-Bus-Anschlüsse (CAN HI & CAN LO) sowie eine +15 und eine Masse Verbindung benötigt
Das Modul verfügt über eine Multifunktions-Status-LED:
Die LED signalisiert:
Korrekte Verbindung zum CAN-System
CAN-Aktivität
CAN-Identität.
LED Status Details
 |
Pulsierend Rot: Sucht CAN Information . |
 |
Statisch Rot: CAN Daten empfangen aber Fahrzeug nicht identifiziert. |
 |
Statisch Grün: CAN Data empfangen und Fahrzeug erkannt. |
 |
Pulsierend Grün: Fahrzeuggeschwindigkeit (RPM) erkannt. |
Kabelbaum Details
|
|
|
Mit 5A Sicherung an UMSCHALTEND 12 Volt (+15) verbinden. |
|
|
|
Mit Karosserie Masse verbinden. |
|
|
|
CAN HI Anschluß : Fahrzeug CAN HIGH Kabel. |
|
|
|
CAN LO Anschluß : Fahrzeug CAN LOW Kabel. |
|
|
|
Fernlicht-Ausgang: 12 Volt (max. 1A), sobald Fernlicht aktiviert wird. |
Bitte geben Sie Ihre Fahrzeugmarke, Modell und Baujahr an, damit wir Ihnen die richtigen Installationsanweisungen für Ihr Fahrzeug geben können.
Bei Fragen stehen wir Ihnen gern unter Kontakt zur Verfügung.
