CANM8-PULSE Speedpulse Interface 24V

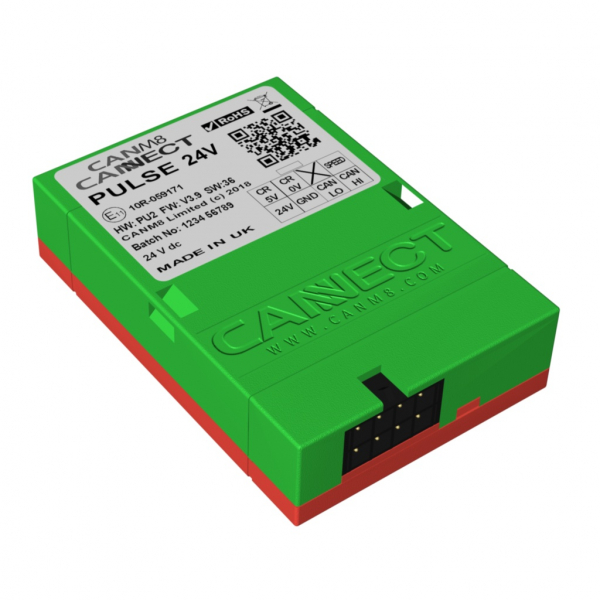

CANM8-PULSE. Die IMPULS-Schnittstelle bietet  eine preiswerte Schnittstellenlösung, wenn nur ein Fahrgeschwindigkeitsimpuls benötigt wird. Ca. 1800 Pulse/Km
Rot +30
Schwarz Msse
Weiß Can High
Blau Can Low
Grün Ausgang Speed 24V pulsierend (1 Hz = ca. 1 KM/H)
Video
Schematische Darstellung Anschluß von Fronteinparkhilfen
ftp://a-a.tobit.net/Daten-Gast/Can%20Bus%20Module/Einbauanleitungen/Park%20Module/A-5013-1-1%20in%20Vergleich%20mit%20A-5013-3%20f%C3%BCr%20Front%20Einparkhilfen.pdf
Installation & Spezifikation

Installationshinweise


Das Can-Modul besitzt einen Mini-Fit-Stecker mit Verriegelung, um eine einfache Installation zu ermöglichen. Es werden 2 Fahrzeug-CAN-Bus-Anschlüsse (CAN HI & CAN LO) sowie eine +15 und eine Masse Verbindung benötigt
Das Modul verfügt über eine Multifunktions-Status-LED:
Die LED signalisiert:
Korrekte Verbindung zum CAN-System
CAN-Aktivität
CAN-Identität.

LED Status Detail


Pulsierend  Rot: Sucht CAN Information .
Statisch Rot: CAN Daten empfangen aber Fahrzeug nicht identifiziert.
Statisch Grün: CAN Data empfangen und Fahrzeug erkannt.
Pulsierend Grün: Fahrzeuggeschwindigkeit (RPM) erkannt.

Kabelbaum Details


ROT
>
 Mit 5A Sicherung an PERMANENT 24 Volt (+30) verbinden.
SCHWARZ
>
 Mit Karosserie Masse verbinden.
WEIß
>
 CAN HI Anschluß : Fahrzeug CAN HIGH Kabel.
BLAU
>
 CAN LO Anschluß : Fahrzeug CAN LOW Kabel.
GRÜN
>
 Geschwindigkeitssignalausgabe : 24V pulsierend (1 Hz = ca. 1 KM/H).

Auch verfügbar mit Geschwindigkeitsausgangsfrequenzen von 4 Hz oder 10 Hz.

Bitte geben Sie Ihre Fahrzeugmarke, Modell und Baujahr an, damit wir Ihnen die richtigen Installationsanweisungen für Ihr Fahrzeug geben können.

Bei Fragen stehen wir Ihnen gern unter Kontakt zur Verfügung.
