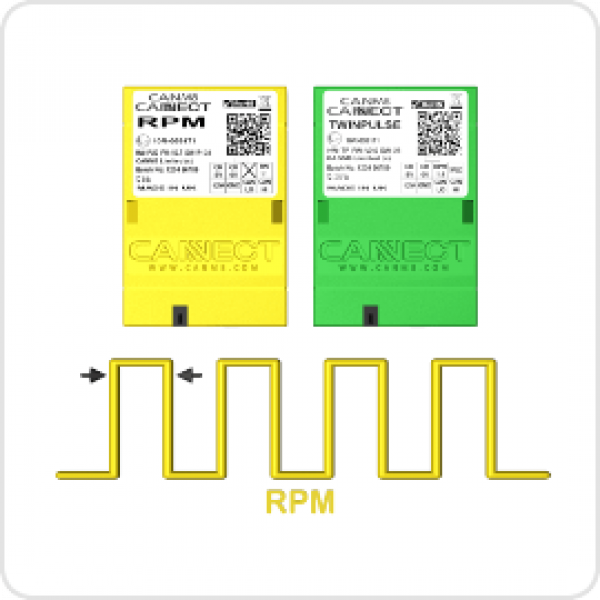

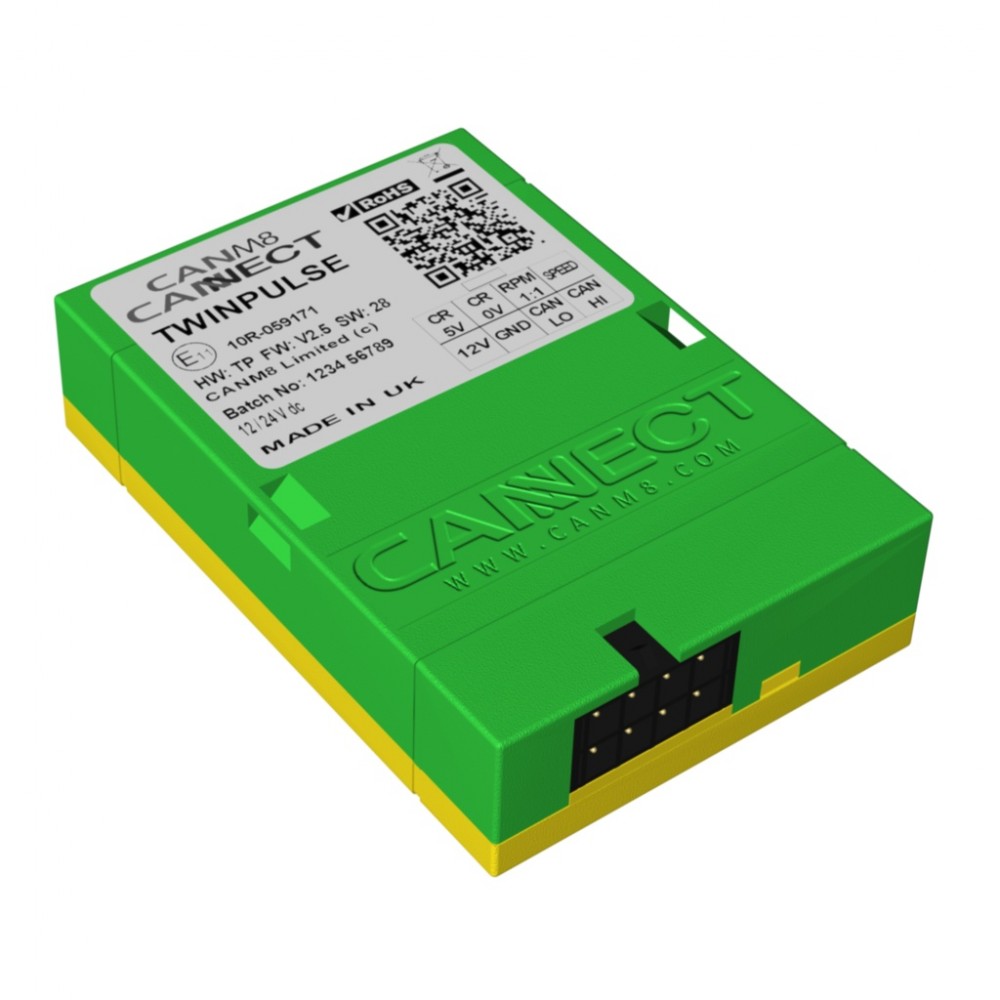

CANM8-TWIN Pulse (Speed + RPM)
Ein Modul mit dualem Ausgang für Anwendungen,
die Speed- und RPM-Signale benötigen. Dieses
Interface bietet verschiedene Ausgabefrequenzen.
So z. B.: Speed x4 (14,400 ppm) und RPM / 4 (1Hz =
4 RPM)
die Speed- und RPM-Signale benötigen. Dieses
Interface bietet verschiedene Ausgabefrequenzen.
So z. B.: Speed x4 (14,400 ppm) und RPM / 4 (1Hz =
4 RPM)
Installationshinweise
Das Can-Modul besitzt einen Mini-Fit-Stecker mit Verriegelung, um eine einfache Installation zu ermöglichen. Es werden 2 Fahrzeug-CAN-Bus-Anschlüsse (CAN HI & CAN LO) sowie eine +15 und eine Masse Verbindung benötigt
Das Modul verfügt über eine Multifunktions-Status-LED:
Die LED signalisiert:
Korrekte Verbindung zum CAN-System
CAN-Aktivität
CAN-Identität.
LED Status Details
 |
Pulsierend Rot: Sucht CAN Information . |
 |
Statisch Rot: CAN Daten empfangen aber Fahrzeug nicht identifiziert. |
 |
Statisch Grün: CAN Data empfangen und Fahrzeug erkannt. |
 |
Pulsierend Grün: Fahrzeuggeschwindigkeit (RPM) erkannt. |
Kabelbaum Details
|
|
|
Mit 5A Sicherung an PERMANENT 12 Volt (+15) verbinden. |
|
|
|
Mit Karosserie Masse verbinden. |
|
|
|
CAN HI Anschluß : Fahrzeug CAN HIGH Kabel. |
|
|
|
CAN LO Anschluß : Fahrzeug CAN LOW Kabel. |
|
|
|
Geschwindigkeitssignalausgabe : 12V pulsierend (1 Hz = ca. 1 KM/H). |
|
|
|
Ausgang Drehzahl : 12V pulsierend (1 Hz = ca. 4 U/min). |
Auch verfügbar mit Geschwindigkeitsausgangsfrequenzen von 4 Hz oder 10 Hz.
Auch verfügbar mit Rotationsverhältnissen von 1 Hz = 1 U/min, 1 Hz = 2 U/min, 1 Hz = 8 U/min und 1 Hz = 64 U/min.
Bitte geben Sie Ihre Fahrzeugmarke, Modell und Baujahr an, damit wir Ihnen die richtigen Installationsanweisungen für Ihr Fahrzeug geben können.
Bei Fragen stehen wir Ihnen gern unter Kontakt zur Verfügung.
Händler nutzen den RUI.
