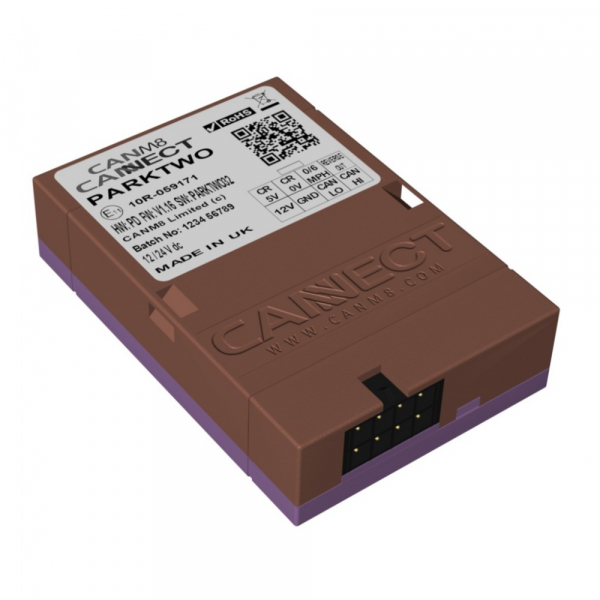

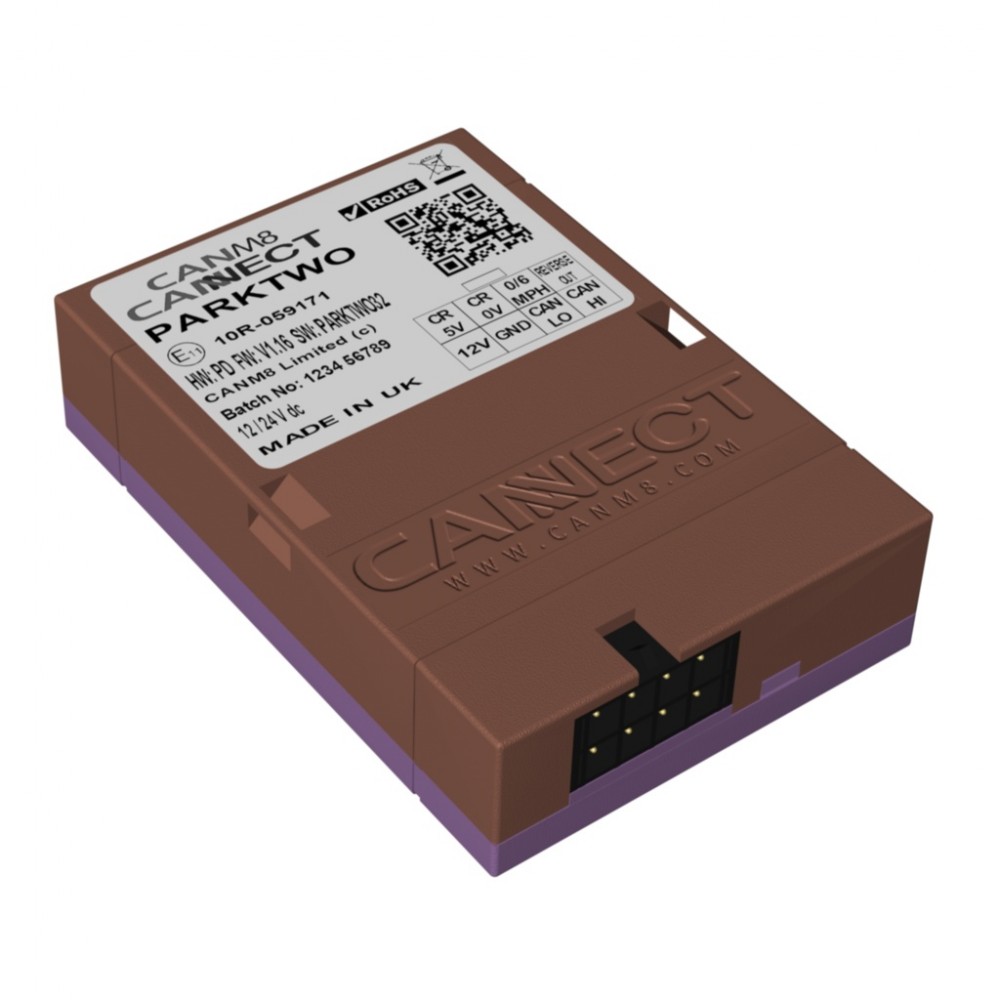

CANM8-Power Park Two
CANM8-Park Two CANM8-Park Two wird für Lösungen verwendet wo 2 getrennt voneinander arbeitende +12 Volt Ausgänge benötigt werden. Beide Ausänge besitzen 1 A Treiber Beispiel: +15 Signal geschwindigkeitsabhängig und Rückwärtsgangsignal
Ideal für Nachrüstung von Einparkhilfen bei denen Der R-Schweinwerfer in der Heckklappe ist bzw. Nachrüstung von Rückfahrkameras
Ideal für Nachrüstung von Einparkhilfen bei denen Der R-Schweinwerfer in der Heckklappe ist bzw. Nachrüstung von Rückfahrkameras
Installationsh
inweise
Das Can-Modul besitzt einen Mini-Fit-Stecker mit Verriegelung, um eine einfache Installation zu ermöglichen. Es werden 2 Fahrzeug-CAN-Bus-Anschlüsse (CAN HI & CAN LO) sowie eine +15 und eine Masse Verbindung benötigt
Das Modul verfügt über eine Multifunktions-Status-LED:
Die LED signalisiert:
Korrekte Verbindung zum CAN-System
CAN-Aktivität
CAN-Identität.
LED Status Details
 |
Pulsierend Rot: Sucht CAN Information . |
 |
Statisch Rot: CAN Daten empfangen aber Fahrzeug nicht identifiziert. |
 |
Statisch Grün: CAN Data empfangen und Fahrzeug erkannt. |
 |
Pulsierend Grün: Fahrzeuggeschwindigkeit (RPM) erkannt. |
Kabelbaum Details
|
|
|
Mit 5A Sicherung an UMSCHALTEND 12 Volt (+15) verbinden. |
|
|
|
Mit Karosserie Masse verbinden. |
|
|
|
CAN HI Anschluß : Fahrzeug CAN HIGH Kabel. |
|
|
|
CAN LO Anschluß : Fahrzeug CAN LOW Kabel. |
|
|
|
Zündungsausgang : 12 Volt (max. 1A), wenn die Geschwindigkeit zwischen 0 - 6 Km/h. |
|
|
|
Ausgang Rückwärtsgang : 12 Volt (max. 1A), wenn Rückwärtsgang eingelegt ist. |
Bitte geben Sie Ihre Fahrzeugmarke, Modell und Baujahr an, damit wir Ihnen die richtigen Installationsanweisungen für Ihr Fahrzeug geben können.
Bei Fragen stehen wir Ihnen gern unter Kontakt zur Verfügung.
Händler nutzen den RUI.
