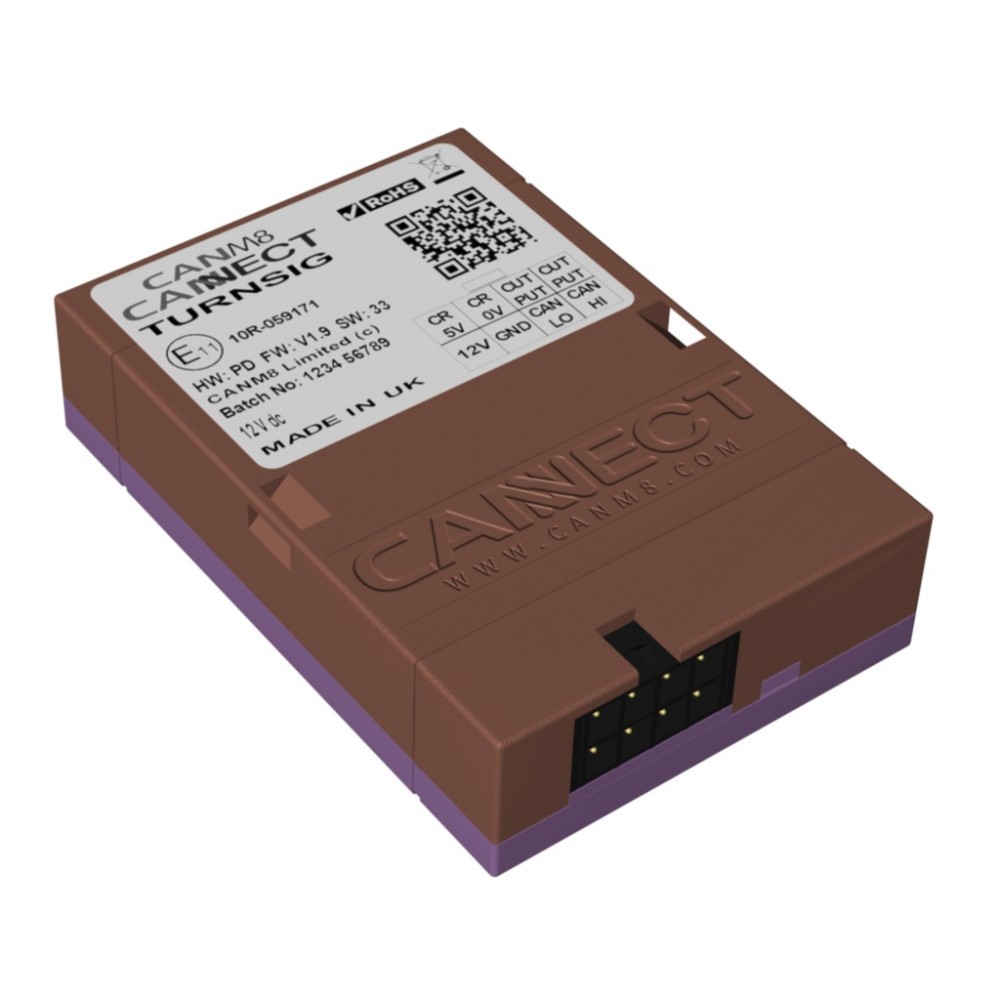

CANNECT-TurnSig (2 statische Blinkersignale)
Die CANM8 CANNECT TURNSIG ist eine CAN-Bus-Schnittstelle, die eine gleichmäßige 12-V-Ausgabe für die linken und rechten Blinker von Fahrzeugen mit CAN-Bus-Verkabelung liefert.
Ausgänge:
Linker Blinker: > 12 V (max. 1 A), wenn der linke Blinker aktiv ist.
Rechter Blinker: > 12 V (max. 1 A), wenn der rechte Blinker aktiv ist.
Anwendungen:
Die CANM8 CANNECT TURNSIG-Schnittstelle eignet sich ideal für den Anschluss von Zusatzgeräten und Telematiksystemen, die Informationen zur Blinkeraktivität benötigen. Viele Telematiksysteme zeichnen ein wiederholtes „Ein/Aus“-Signal von den linken und rechten Blinkern auf, was zu großen, unnötigen Datenpaketen führen kann. Die CANM8 CANNECT TURNSIG-Schnittstelle liefert ein Ausgangssignal, wenn der Blinker eingeschaltet ist, und ein weiteres, wenn er ausgeschaltet ist. Dies ermöglicht eine präzisere Datenaufzeichnung.
Ausgänge:
Linker Blinker: > 12 V (max. 1 A), wenn der linke Blinker aktiv ist.
Rechter Blinker: > 12 V (max. 1 A), wenn der rechte Blinker aktiv ist.
Anwendungen:
Die CANM8 CANNECT TURNSIG-Schnittstelle eignet sich ideal für den Anschluss von Zusatzgeräten und Telematiksystemen, die Informationen zur Blinkeraktivität benötigen. Viele Telematiksysteme zeichnen ein wiederholtes „Ein/Aus“-Signal von den linken und rechten Blinkern auf, was zu großen, unnötigen Datenpaketen führen kann. Die CANM8 CANNECT TURNSIG-Schnittstelle liefert ein Ausgangssignal, wenn der Blinker eingeschaltet ist, und ein weiteres, wenn er ausgeschaltet ist. Dies ermöglicht eine präzisere Datenaufzeichnung.
Installationshinweise
Das Can-Modul besitzt einen Mini-Fit-Stecker mit Verriegelung, um eine einfache Installation zu ermöglichen. Es werden 2 Fahrzeug-CAN-Bus-Anschlüsse (CAN HI & CAN LO) sowie eine +15 und eine Masse Verbindung benötigt
Das Modul verfügt über eine Multifunktions-Status-LED:
Die LED signalisiert:
Korrekte Verbindung zum CAN-System
CAN-Aktivität
CAN-Identität.
LED Status Details
 |
Pulsierend Rot: Sucht CAN Information . |
 |
Statisch Rot: CAN Daten empfangen aber Fahrzeug nicht identifiziert. |
 |
Statisch Grün: CAN Data empfangen und Fahrzeug erkannt. |
 |
Pulsierend Grün: Fahrzeuggeschwindigkeit (RPM) erkannt |
Kabelbaum Details
|
|
|
Mit 5A Sicherung an PERMANENT 12 Volt (+15) verbinden. |
|
|
|
Mit Karosserie Masse verbinden. |
|
|
|
CAN HI Anschluß : Fahrzeug CAN HIGH Kabel. |
|
|
|
CAN LO Anschluß : Fahrzeug CAN LOW Kabel. |
|
|
|
Ausgang Blinker Rechts : 12 Volt (1A max), wenn rechter Blinker aktiv ist. |
|
|
|
Ausgang Blinker Links : 12 Volt (1A max), wenn linker Blinker aktiv ist. |
Bitte geben Sie Ihre Fahrzeugmarke, Modell und Baujahr an, damit wir Ihnen die richtigen Installationsanweisungen für Ihr Fahrzeug geben können.
Bei Fragen stehen wir Ihnen gern unter Kontakt zur Verfügung.
