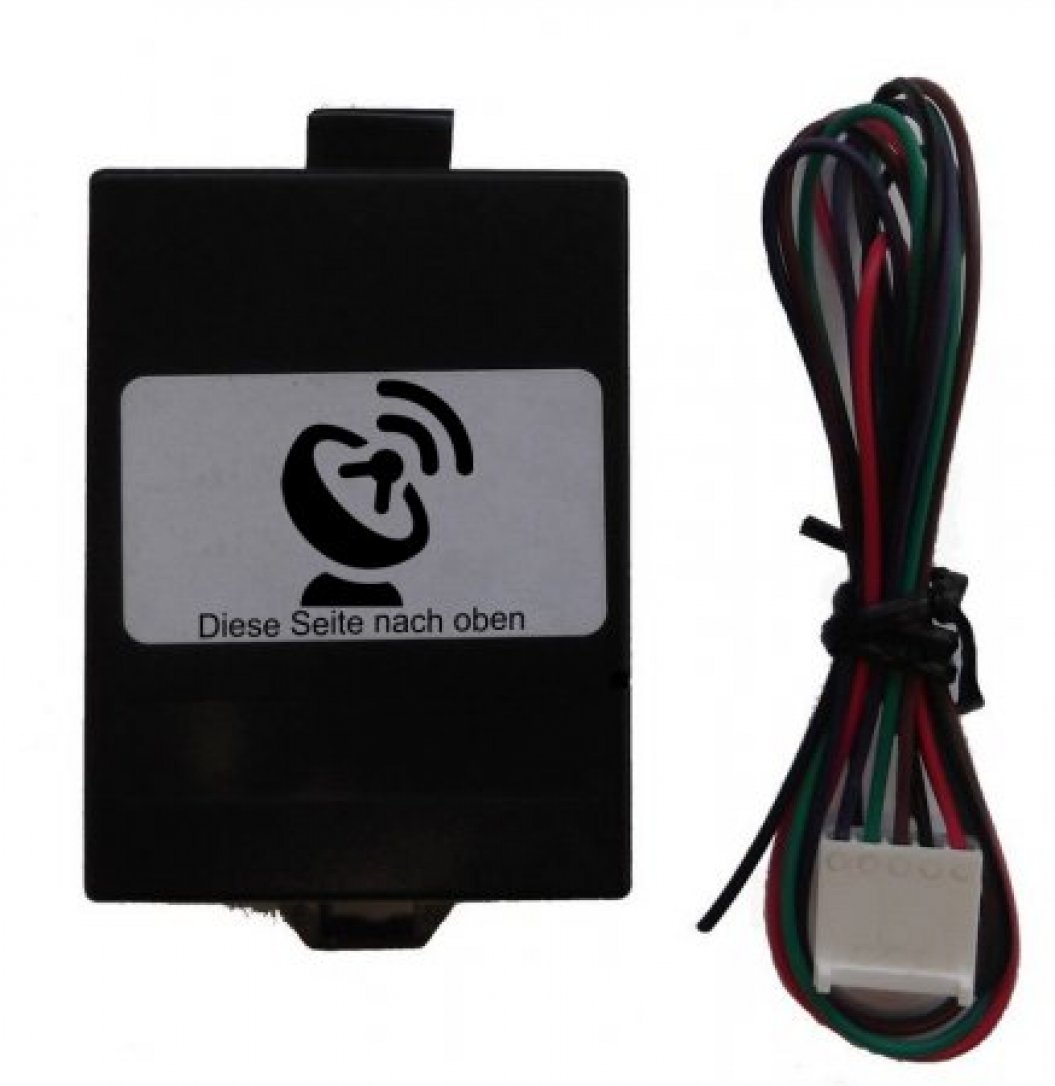

GPS Empfänger für Speedsignal mit zusätzlichem Ausgang (+15 geschwindigkeitsabhängig)
GPS Empfänger für Speedsignal mit zusätzlichem Ausgang (GPS, GALILEO, GLONASS)
Für die Laserlineanlagen
-LL-EPS4012F
-LL-EPS4016F
-A-5016-4F
-A-56016-8FH
-A-5016-4F-B
-A-5016-8FH-B
-LL-EPS4016F
-LL-EPS4019
-LL-EPS8019
Für alle anderen Fronteinparkhilfen mit V-Signalanschluss.
Beschreibung
Dieses Produkt stellt mithilfe von GPS zwei geschwindigkeitsabhängige Ausgänge zur Verfügung.
Der erste Ausgang ist ein klassisches gepulstes Geschwindigkeitssignal, der zweite Ausgang ändert seinen Zustand beim Überschreiten einer eingestellten Geschwindigkeit.
Das Modul ist einfach zu verbauen und arbeitet mit einer integrierten GPS-Antenne.
Es ist geeignet für 12V und 24V Bordnetze.
Funktion
Das Modul benötigt einen +12/24V Dauerplus um seine "Heißstarteigenschaften" nutzen zu können.
Wenn die Zündung abgeschaltet wird, wird das Modul in einen Ruhezustand versetzt, um Strom zu sparen.
Die GPS-Verbindung bleibt dabei für bis zu 3 Stunden bestehen.
Parameter Geschwindigkeitssignal
2237 Pulse/km = 0,62 Hz / km/h
Sonderprogrammierung ist möglich
Beispiele
-BE-GPSMODUL-3000 (3000 Pulse/km = 0,62 Hz / km/h)
-BE-GPSMODUL-80KMH
-BE-GPSMODUL-3528 (3528 Pulse/Km)
-BE-GPSMODUL-49,8 KM
-BE-GPSMODUL-130M (130 Pulse/Km)
-BE-GPSMODUL-90I (GPS Empfänger für Speedsignal mit zusätzlichem Ausgang welcher geschwindigkeitsabhängig schaltet. 90km/h, Programmierradius 80 - 120 km/h, 2 km/h SchritteMit invertiertem 12V Ausgang (12V bei Überschreitung des eingestellten Geschwindigkeitswerts)
-BE-GPSMODUL-DK (Für Drosselklappensteuerung, Im Stand: 12V, Zwischen 1 bis 19 km/h: 0V, Zwischen 20-80 km/h: 12V, Ab 81 km/h: 0V)
- Das aufwendige Suchen von Geschwindigkeitssignalen im Fahrzeug entfällt.
- Mit dem GPS-Empfänger alle Fronteinparkhilfen mit V-Signal automatisch EIN/AUS geschaltet werden.
- Das Modul kann durch den zusätzlichen + 12 Volt Ausgang (geschwindigkeitsabhängig einstellbar) auch für andere Anwendungen verwendet werden (Türverriegelung, Schalten von Arbeitsscheinwerfer, Umfeldbeleuchtung, Steuerung von Auspuffklappen, Steuerung von fahrbaren Warntafeln usw.)
- Die Abschaltgeschwindigkeit des +12 Volt Ausgangs ist serienmäßig auf 10 Km/h eingestellt und kann individuell geändert werden (Bereich 2-50 km/h, spezielle Software kann auf Anfrage erstellt werden)
Für die Laserlineanlagen
-LL-EPS4012F
-LL-EPS4016F
-A-5016-4F
-A-56016-8FH
-A-5016-4F-B
-A-5016-8FH-B
-LL-EPS4016F
-LL-EPS4019
-LL-EPS8019
Für alle anderen Fronteinparkhilfen mit V-Signalanschluss.
Beschreibung
Dieses Produkt stellt mithilfe von GPS zwei geschwindigkeitsabhängige Ausgänge zur Verfügung.
Der erste Ausgang ist ein klassisches gepulstes Geschwindigkeitssignal, der zweite Ausgang ändert seinen Zustand beim Überschreiten einer eingestellten Geschwindigkeit.
Das Modul ist einfach zu verbauen und arbeitet mit einer integrierten GPS-Antenne.
Es ist geeignet für 12V und 24V Bordnetze.
Funktion
Das Modul benötigt einen +12/24V Dauerplus um seine "Heißstarteigenschaften" nutzen zu können.
Wenn die Zündung abgeschaltet wird, wird das Modul in einen Ruhezustand versetzt, um Strom zu sparen.
Die GPS-Verbindung bleibt dabei für bis zu 3 Stunden bestehen.
Parameter Geschwindigkeitssignal
2237 Pulse/km = 0,62 Hz / km/h
Sonderprogrammierung ist möglich
Beispiele
-BE-GPSMODUL-3000 (3000 Pulse/km = 0,62 Hz / km/h)
-BE-GPSMODUL-80KMH
-BE-GPSMODUL-3528 (3528 Pulse/Km)
-BE-GPSMODUL-49,8 KM
-BE-GPSMODUL-130M (130 Pulse/Km)
-BE-GPSMODUL-90I (GPS Empfänger für Speedsignal mit zusätzlichem Ausgang welcher geschwindigkeitsabhängig schaltet. 90km/h, Programmierradius 80 - 120 km/h, 2 km/h SchritteMit invertiertem 12V Ausgang (12V bei Überschreitung des eingestellten Geschwindigkeitswerts)
-BE-GPSMODUL-DK (Für Drosselklappensteuerung, Im Stand: 12V, Zwischen 1 bis 19 km/h: 0V, Zwischen 20-80 km/h: 12V, Ab 81 km/h: 0V)
| Versorgungsspannung | 9.0 V bis 32.0 V |
| Stromaufnahme | |
|
im Betrieb
|
35 mA |
|
im Standby
|
5 mA maximal |
| Geschwindigkeitssignal | 2237 Pulse/km, 100 mA maximal |
| Geschwindigkeitsabhängiger Ausgang | +12V/24V unterhalb der Geschwindigkeitsschwelle, 0V darüber, maximal 500 mA (kurzschlussfester Treiberausgang) |
| Signalsuche | |
|
Kaltstart
|
ca. 28 s |
|
Warmstart
|
ca. 2 s |
| Betriebstemperatur | -40 bis +85 °C |
| Abmessungen | 65 mm x 44 mm x 16 mm |
